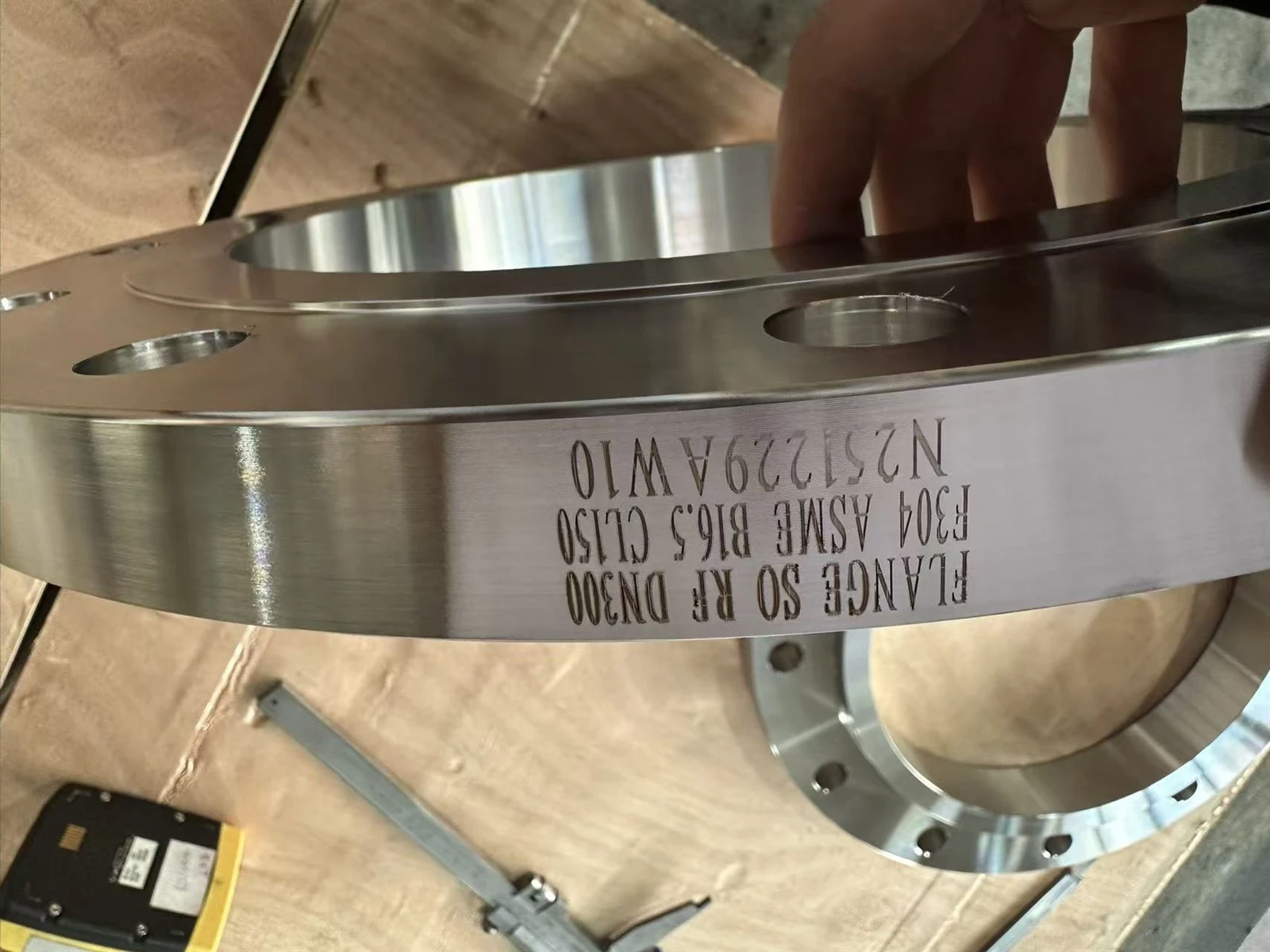

ASME B16.5 F304 Класс 150 DN300 SO RF Фланец

Что такое фланец SO RF ASME B16.5 F304 класса 150 DN300?

Фланец ASME B16.5 F304 класса 150 DN300 SO RF представляет собой кованый накладной фланец диаметром 12-дюймов (DN300)-на выступающем-торцевом фланце, изготовленный в соответствии с американскими стандартами. Он изготовлен из нержавеющей стали ASTM A182 F304 и рассчитан на давление класса 150 (PN20). Труба вставляется непосредственно в отверстие фланца для угловой сварки, что делает ее широко подходящей для химической обработки под низким давлением, водоподготовки и промышленных трубопроводных систем.

Срок	Значение
АСМЭ Б16.5	Стандарт на фланцы труб и фланцевые фитинги
F304	ASTM A182 F304 Обозначение материала кованой аустенитной нержавеющей стали
Класс 150	Класс давления-температуры, а не универсальный номинал 150 фунтов на квадратный дюйм.
Ду300	Номинальный размер трубы, эквивалентный NPS 12
ТАК	Наденьте-на фланец
РФ	Приподнятая лицевая уплотняющая поверхность

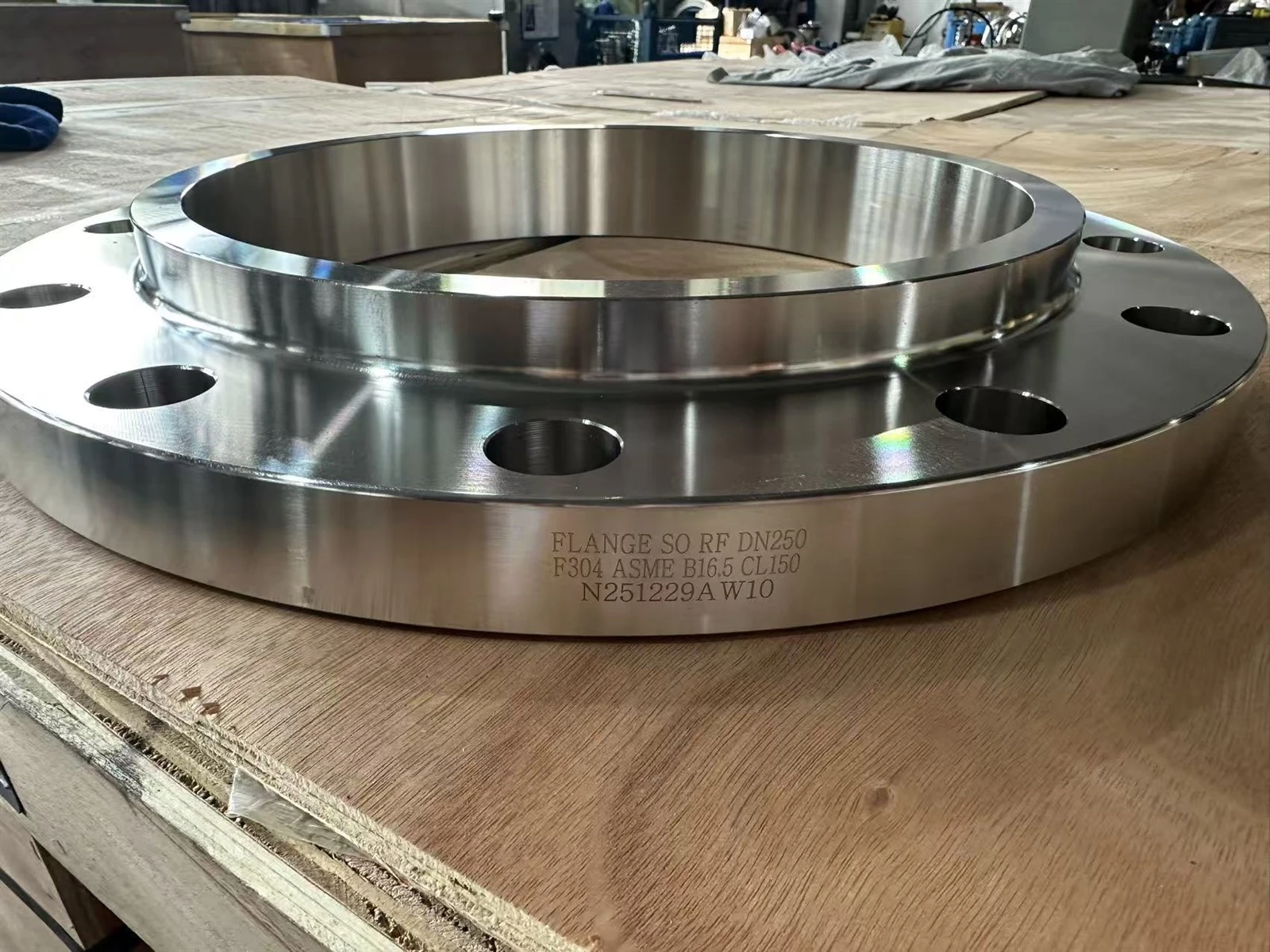

ASME B16.5 F304 SO RF Спецификация фланца

Элемент	Спецификация
Название продукта	ASME B16.5 F304 Класс 150 DN300 SO RF Фланец
Материал	АСТМ А182 Ф304
Нержавеющая сталь	304 / УНС С30400
Стандартный	АСМЭ Б16.5
Тип фланца	Наденьте-на (ТАК)
Облицовка	Поднятое лицо (RF)
Класс давления	Класс 150
Номинальный размер	Ду300 / НПС 12
Внешний диаметр	482,6 мм
Диаметр окружности болта	431,8 мм
Отверстия для болтов	12
Номинальный внешний диаметр трубы	323,9 мм
Поверхностная обработка	Механическая обработка/РФ; подтвердить рисунок
Отверстие	В соответствии с толщиной стенки трубы или указанным диаметром отверстия.
Производственный маршрут	Ковка и механическая обработка в зависимости от процесса поставщика
Инспекция	Габаритные, визуальные, материальные и другие установленные испытания
Сертификат	RU 10204 3.1 / 3.2, где заказывается и поставляется
Приложение	Промышленные трубопроводы, водоочистка, технологическое оборудование

Стандартные размеры NPS 12 класса 150, указанные выше, опубликованы в справочных таблицах фланцев. Марка материала и точное отверстие должны быть подтверждены сертификатом стана и утвержденным чертежом.

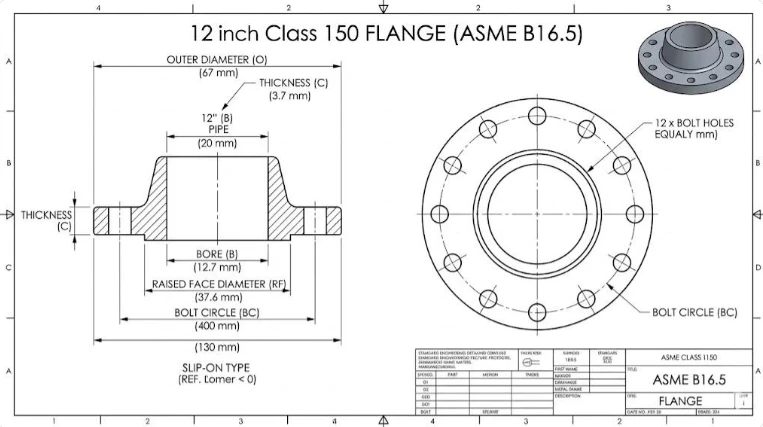

ASME B16.5 DN300, класс 150, размеры фланца SO RF

Для покупателей, проверяющих совместимость с существующими трубопроводами, наиболее важными размерами являются наружный диаметр фланца, диаметр болта, количество отверстий под болты-, толщина, отверстие и общая длина.

Измерение	Дюйм	Метрика
Номинальный размер	12 дюймов	Ду300
Внешний диаметр (Д)	19.00 через	482,6 мм
Толщина фланца	1,25 дюйма	31,75 мм
Диаметр окружности болта	17.00 через	431,8 мм
Диаметр поднятой поверхности	15.00 через	381,0 мм
Отверстия для болтов	12	12
Размер болта	7/8 дюйма	7/8 дюйма
Наденьте-по общей длине, ссылка	2,19 дюйма	55,63 мм

Эти значения обычно публикуются для фланцев скольжения-по ASME B16.5 NPS 12, класс 150. Точную таблицу размеров, допуски, отверстия и детали торцовки следует сверить с применимым стандартным изданием и утвержденным закупочным чертежом.



В чем разница между фланцами F304 и F304L?

F304L — это версия с низким-углеродом (содержание C меньше или равно 0,03 %) и обеспечивает превосходную стойкость к межкристаллитной коррозии после сварки. Если фланец требует частой-полевой сварки высокой интенсивности без последующей обработки раствором, рекомендуется приобретать кованые фланцы, имеющие двойную сертификацию (F304/F304L), поскольку они обеспечивают наилучшие общие характеристики.



В чем разница между фланцами с накидной-насадкой (SO) и фланцами с приварной шейкой (WN)?

Фланцы SO требуют меньше материала и их легче изготовить; их цена за единицу обычно на 20–30% ниже, чем у фланцев WN тех же характеристик, и они обеспечивают большее удобство при резке и выравнивании труб в полевых условиях. Однако в условиях высокого давления, высокочастотной циклической вибрации или высоких сил сдвига фланцы WN превосходят фланцы SO с точки зрения усталостной стойкости и прочности.



Применение фланца ASTM A182 F304 SO RF

Водоочистка и водоснабжение:Фланцы F304 с выступом-на выступающей поверхности (RF) используются в определенных системах водопровода, соединениях насосов, клапанах и интерфейсах оборудования, при условии, что свойства материала соответствуют требованиям, касающимся водно-химического режима и условий эксплуатации.
Производство продуктов питания и напитков:Для систем санитарного-класса должны быть установлены особые требования в отношении обработки поверхности фланцев, конструкции щелей, методов очистки, прокладок и применимых санитарных стандартов.
Промышленные технологические трубопроводы:При условии соблюдения номинальных значений давления-температуры и требований к коррозионной стойкости фланцы класса 150 F304 можно использовать для соединений общих технологических трубопроводов и оборудования.
Соединения насоса и клапана:Фланцы DN300 подходят для соединения промышленного оборудования-большого диаметра. Внутренний диаметр фланца, тип уплотняющей поверхности, расположение болтов, прокладка и ответный фланец должны быть взаимно совместимыми.

Как заказать фланец ASME B16.5 F304 класса 150 DN300 SO RF?

Для точного расчета отправьте поставщику следующую информацию:

Контрольный список запроса предложений
Материал: ASTM A182 F304 или F304L.
Размер: DN300 / NPS 12
Класс: 150
Тип: слипоны-на (SO)
Облицовка: Приподнятая грань (RF)
Требуемый график диаметра/трубы
Количество в штуках
Версия ASME B16.5
MTC и требования к проверке
Место доставки и планируемая дата

Свяжитесь сейчас

ASME B16.5 F304 Поставщик накладных-фланцев с выступающей поверхностью

GNEE поставляет фланцы ASME B16.5 F304 класса 150 DN300 SO RF для соединений промышленных трубопроводов и оборудования. Мы можем удовлетворить требования к материалам ASTM A182 F304, механическую обработку выступающих поверхностей, проверку размеров, сертификаты на материалы и экспортную документацию в соответствии с заказом на поставку. Покупатели могут подтвердить размеры фланцев, диаметр отверстия, расположение болтовых-отверстий, качество поверхности, количество и график поставки перед началом производства. Для международных проектов GNEE может предоставить согласованные протоколы проверок, фотографии упаковки и отгрузочную документацию для поддержки закупок и отслеживания.



Проверка качества

GNEE выполняет проверку качества фланцев ASME B16.5 F304 SO RF, включая проверку материала PMI, измерение размеров, визуальный осмотр и отслеживание теплового-номера. Основные проверки включают наружный диаметр фланца, расположение отверстий под болты-, толщину, отверстие и поверхность выступа в соответствии с утвержденным чертежом. Химический состав и механические свойства материала ASTM A182 F304 проверены на соответствие применимому стандарту.

Стандартная экспортная упаковка

Пластиковая защита выступов и обработанных поверхностей.

Отдельные сепараторы или защитный материал между фланцами.

Прочные деревянные ящики или поддоны, подходящие для перевозки.

Четкие этикетки с указанием размера, материала, количества и номера плавки, где это необходимо.

Упаковочный лист и отметки об отправке соответствуют заказу на покупку.

Фотографии загрузки контейнера по согласованию с покупателем.

Часто задаваемые вопросы

В чем разница между DN300 и NPS 12?
DN300 — это обозначение метрического номинального размера, а NPS 12 — соответствующее обозначение номинального размера трубы в системе ASME. Номинальный наружный диаметр трубы NPS 12 составляет 323,9 мм.



Каков внешний диаметр накладки -на фланце класса 150 DN300?
В соответствии со стандартом ASME B16.5 стандартный наружный диаметр фланца NPS 12 класса 150 составляет 482,6 мм (19 дюймов).



Сколько отверстий для болтов имеет фланец DN300 класса 150?
Стандартный фланец NPS 12 класса 150 имеет 12 отверстий для болтов. Пожалуйста, сверьте диаметр болтового отверстия и характеристики болта с утвержденными чертежами.



Можно ли использовать фланец F304 класса 150 в морской воде?
Нельзя считать, что F304 подходит для всех условий эксплуатации в морской воде. Воздействие хлоридов может вызвать локальную коррозию аустенитной нержавеющей стали. Необходимо оценить такие факторы, как химический состав жидкости, температура, содержание кислорода, напряжение и требования к защите от коррозии. В зависимости от конкретного применения можно рассмотреть возможность использования таких материалов, как F316L или дуплексная нержавеющая сталь.
